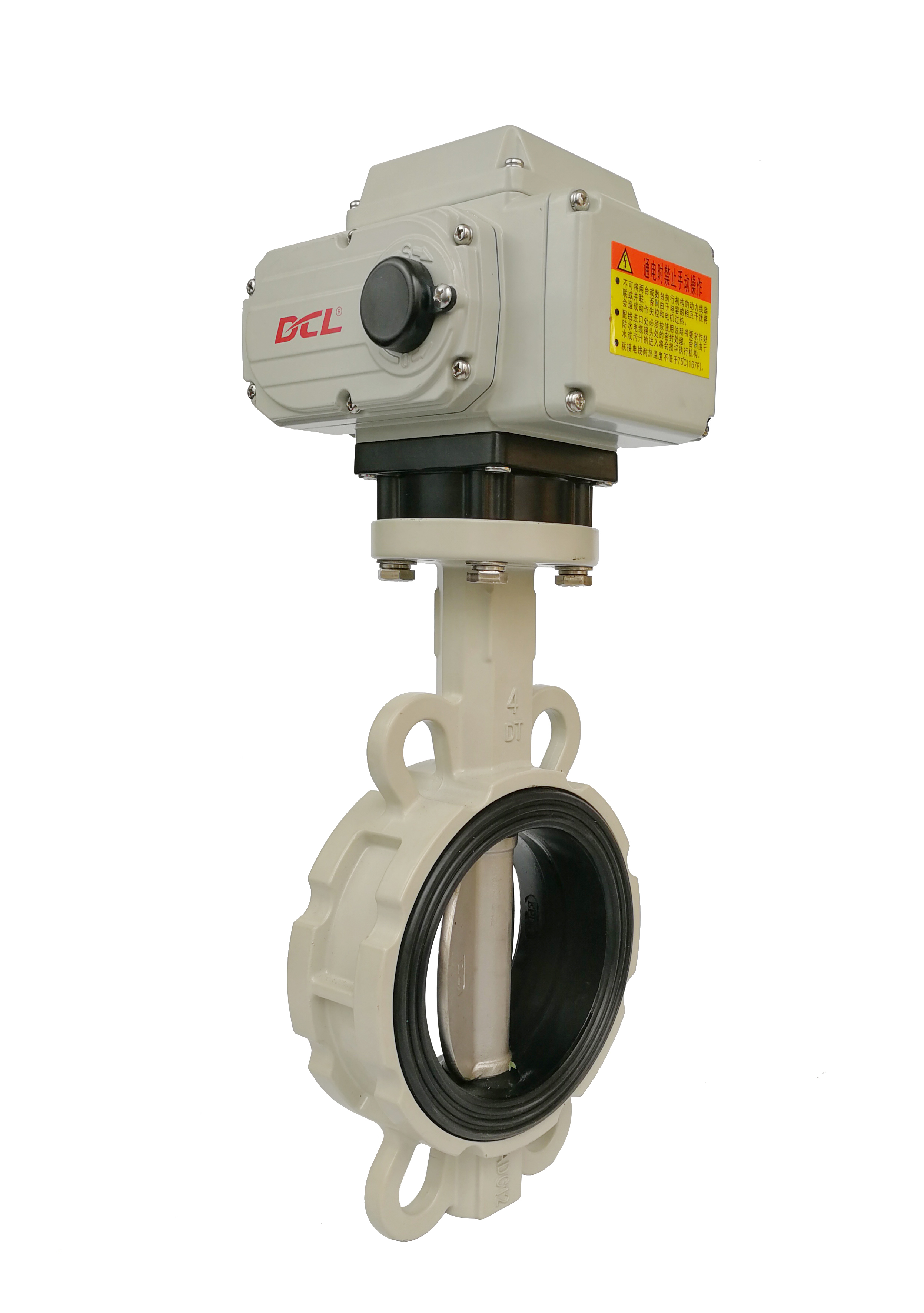

คอมแพคท 1/4 ทิร์น 400Nm DC24V HVAC Butterfly Valve Actuator
| สถานที่กำเนิด | หวู่ฮั่น ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | DCL |
| ได้รับการรับรอง | CE/ROHS/CSA/IP67 |
| หมายเลขรุ่น | DCL-05H/10H/20H/40H/60H/100H/160H/250H |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| รายละเอียดการบรรจุ | กล่อง/พาเลท |
| เวลาการส่งมอบ | 7 วันทำการ |
| เงื่อนไขการชำระเงิน | D/P,T/T,เวสเทิร์นยูเนี่ยน,MoneyGram |
| สามารถในการผลิต | 2000pcs/เดือน |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ | เครื่องขับเคลื่อนระยะ 3 | มุมการติดตั้ง | 360° |
|---|---|---|---|
| น้ำหนักรวม | 2.5 กก. ถึง 20 กก. | แหล่งจ่ายไฟ | 380VAC/400VAC/415VAC |
| การดำเนินการ | 1/4 การดำเนินการเลี้ยว | พิมพ์ | ตัวกระตุ้นการเลี้ยวไตรมาส |
รายละเอียดสินค้า
แอคทูเอเตอร์ 3 เฟสขับเคลื่อนด้วยไฟ AC 3 เฟสพร้อมสวิตช์หน้าสัมผัสแบบพาสซีฟสำหรับตำแหน่งวาล์ว
คำอธิบาย
แอคทูเอเตอร์ไฟฟ้าขนาดกะทัดรัด DCL ถูกนำมาใช้อย่างแพร่หลายในการใช้งาน HVAC โดยเฉพาะอย่างยิ่งกับวาล์วปีกผีเสื้อ ในระบบอัตโนมัติของอาคาร แอคทูเอเตอร์เหล่านี้มีบทบาทสำคัญในการควบคุมอุณหภูมิภายในอาคาร การไหลเวียนของอากาศของหน่วยจัดการอากาศ การไหลของน้ำเย็นและน้ำร้อน การระบายน้ำคอนเดนเสท และการปรับสมดุลไฮดรอลิกโดยรวม
วงจรควบคุมชนิด H ของ DCL ที่รวมกับมอเตอร์ AC สามเฟสได้รับการออกแบบมาโดยเฉพาะสำหรับแอคทูเอเตอร์ที่ใช้พลังงานจาก 380 VAC หรือ 440 VAC ที่ 50/60 Hz ซึ่งเป็นแหล่งจ่ายไฟที่พบได้ทั่วไปในสภาพแวดล้อมอุตสาหกรรมสำหรับงานหนัก เช่น โรงไฟฟ้าและโรงงานเหล็ก เช่นเดียวกับแอคทูเอเตอร์เฟสเดียว เมื่อมีการใช้สัญญาณควบคุมแรงดันไฟฟ้าอย่างต่อเนื่อง มอเตอร์จะขับเคลื่อนชุดเกียร์โลหะทั้งหมดที่แข็งแรง ซึ่งหมุนเพลาส่งออกผ่าน 90° การเดินทางถูกควบคุมอย่างแม่นยำโดยลูกเบี้ยวภายในที่กระตุ้นสวิตช์จำกัด ซึ่งจะหยุดมอเตอร์โดยอัตโนมัติและให้สัญญาณหน้าสัมผัสแบบแห้งในตำแหน่งเปิดเต็มที่ เมื่อได้รับสัญญาณต่อเนื่องย้อนกลับ มอเตอร์จะทำงานในทิศทางตรงกันข้าม ส่งแอคทูเอเตอร์กลับไปยังตำแหน่งปิด
แอคทูเอเตอร์ติดตั้งง่ายและเป็นไปตามมาตรฐานการติดตั้งแบบหลายหน้าแปลน ISO 5211 อย่างสมบูรณ์ โดยมีไดรฟ์เอาต์พุตแบบสี่เหลี่ยมคู่เพื่อการเชื่อมต่อวาล์วที่เชื่อถือได้
ข้อมูลจำเพาะ:
| ประเภทแอคทูเอเตอร์ | วาล์วปีกผีเสื้อ(≤PN1.0MPa) | บอลวาล์ว(≤PN1.6MPa) | วาล์วระบายอากาศ(≤PN0.1MPa) |
|---|---|---|---|
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100~200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN250 | DN150 | DN500~600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-160 | DN350~400 | DN250 | DN900 |
| DCL-250 | DN450~600 | DN300~350 | DN1000~1200 |
| ประเภทแอคทูเอเตอร์ | เวลา/แรงบิดมาตรฐาน | เวลา/แรงบิดเสริม | มุมการหมุน(ช่วงสูงสุด) | น้ำหนักรวม | แหล่งจ่ายไฟ | วงจรควบคุมที่เลือก |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° ปรับได้ | 1.2 กก. | DC24V/AC24V AV110V/AC220V | ประเภท A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° ปรับได้ | 2.5 กก. | DC24V/AC24V AV110V/AC220V/AC380V | ประเภท A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° ปรับได้ | 4.5 กก. | DC24V/AC24V AV110V/AC220V/AC380V | ประเภท A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° ปรับได้ | 9 กก. | DC24V/AC24V AV110V/AC220V/AC380V | ประเภท A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 กก. | |||
| DCL-60 | 45S/600Nm | 10 กก. | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° ปรับได้ | 19 กก. | AV110V/AC220V/AC380V | ประเภท A/B/C/D/E/F/H |
| DCL-160 | 48S/1600Nm | 19.5 กก. | ||||
| DCL-250 | 75S/2500Nm | 20 กก. | ||||
| รายการพารามิเตอร์ประสิทธิภาพของชนิดปรับ(ชนิด E) | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2 กก. | DC24V | ชนิด MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° ปรับได้ | 4.5 กก. | DC24V±10% | ชนิด GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5 กก. | |||
คุณสมบัติ
- การทำงาน 1/4 รอบพร้อมระบบล็อคตัวเอง
- มีชนิดปรับได้พร้อมระบบกำหนดตำแหน่งไฟฟ้า
- ควบคุมบอลวาล์วและวาล์วปีกผีเสื้อเพื่อปรับหรือตัดการไหล
- มอเตอร์ฉนวนคลาส F
- มอเตอร์สำหรับงานหนักพร้อมการป้องกันการโอเวอร์โหลดทางความร้อน/อัตราการทำงาน 80%
- อายุการใช้งานเต็มรูปแบบมากกว่า 10000 ครั้งพร้อมโหลดพิกัดเต็ม
- ทนต่ออุณหภูมิต่ำและสูงพิเศษและสภาพแวดล้อมที่มีความชื้นสูง
- สวิตช์จำกัดเสริมสองตัวเพื่อยืนยันตำแหน่งวาล์ว
- มือจับแบบแมนนวลมาตรฐาน
- ปุ่มปิดเครื่องเฉพาะที่ฉุกเฉินเป็นตัวเลือก
- เกียร์โลหะทั้งหมดแบบล็อคตัวเองพร้อมการอบชุบผิวแบบนิทริดิงแบบอ่อน ไม่จำเป็นต้องใช้เบรกเพิ่มเติม
- จดทะเบียน CSA/สอดคล้องกับ UL/ทำเครื่องหมาย CE/ทดสอบ RoHS 3.0
