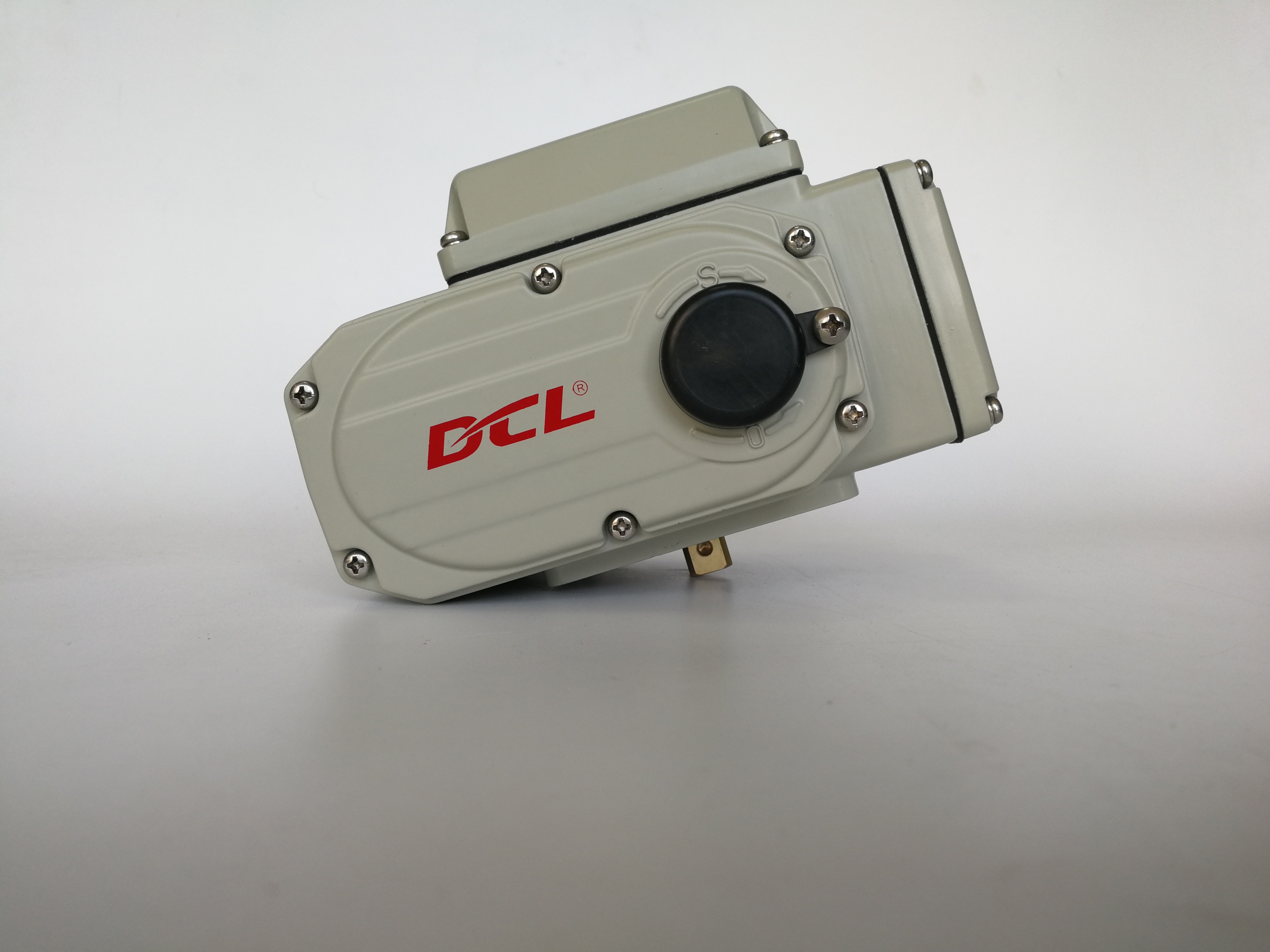

3 phase 1/4 Turn 400Nm DC24V HVAC Butterfly Valve Actuator
| สถานที่กำเนิด | หวู่ฮั่น ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | DCL |
| ได้รับการรับรอง | CE/ROHS/CSA/IP67 |
| หมายเลขรุ่น | DCL-05H/10H/20H/40H/60H/100H/160H/250H |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| รายละเอียดการบรรจุ | กล่อง/พาเลท |
| เวลาการส่งมอบ | 7 วันทำการ |
| เงื่อนไขการชำระเงิน | D/P,T/T,เวสเทิร์นยูเนี่ยน,MoneyGram |
| สามารถในการผลิต | 2000pcs/เดือน |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ | เครื่องขับเคลื่อนระยะ 3 | มุมการติดตั้ง | 360° |
|---|---|---|---|
| น้ำหนักรวม | 2.5 กก. ถึง 20 กก. | พาวเวอร์ซัพพลาย | 380VAC/400VAC/415VAC |
| การดำเนินการ | 1/4 การดำเนินการเลี้ยว | พิมพ์ | ตัวกระตุ้นการหมุนควอเตอร์ |
| เน้น | 3 phase butterfly valve actuator,24V HVAC actuator with warranty,400Nm quarter turn actuator |
||
รายละเอียดสินค้า
3 phase actuator powered by 3 phase AC with passive contact switch for valve position
Description
DCL compact electric actuators are widely applied in HVAC systems, particularly for use with butterfly valves. Within building automation systems, they play a pivotal role in regulating indoor temperature, air-handling unit airflow, chilled and hot water flow, condensate drainage, and overall hydraulic balancing.
The DCL H-type control circuit, paired with a three-phase AC motor, is specially designed for actuators powered by 380 VAC or 440 VAC (50/60 Hz)—power supplies commonly utilized in heavy-duty industrial environments such as power plants and steel mills. Like single-phase actuators, when a continuous voltage control signal is applied, the motor drives a robust all-metal gear train to rotate the output shaft by 90°. Travel is precisely regulated by internal cams that actuate limit switches, automatically stopping the motor and delivering a dry-contact signal at the fully open position. Upon receiving a reverse continuous signal, the motor operates in the opposite direction, returning the actuator to the closed position.
The actuator is easy to install and fully complies with the ISO 5211 multi-flange mounting standard, equipped with a double-square output drive for secure valve coupling.
Specification:
| Actuator Type | Butterfly Valve(≤PN1.0MPa) | Ball Valve(≤PN1.6MPa) | Vent Valve(≤PN0.1MPa) |
|---|---|---|---|
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100~200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN250 | DN150 | DN500~600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-160 | DN350~400 | DN250 | DN900 |
| DCL-250 | DN450~600 | DN300~350 | DN1000~1200 |
| Actuator Type | Standard Time/Torque | Optional Time/Torque | Turning Angle(Max.range) | Total Weight | Power Supply | Selected Control Circuit |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90°Adjustable | 1.2Kg | DC24V/AC24V AV110V/AC220V | Types of A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360°Adjustable | 2.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | Types of A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360°Adjustable | 4.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | Types of A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90°Adjustable | 9Kg | DC24V/AC24V AV110V/AC220V/AC380V | Types of A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5Kg | |||
| DCL-60 | 45S/600Nm | 10Kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90°Adjustable | 19Kg | AV110V/AC220V/AC380V | Types of A/B/C/D/E/F/H |
| DCL-160 | 48S/1600Nm | 19.5Kg | ||||
| DCL-250 | 75S/2500Nm | 20Kg | ||||
| Performance Parameters List of Adjusting type(Type E) | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2Kg | DC24V | Type MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90°Adjustable | 4.5Kg | DC24V±10% | Type GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5Kg | |||
Features
- 1/4 turn operation with self-locking
- Modulating type available with electric positioning system
- Automate ball valve and butterfly valve to adjust or cut off flow
- Class F insulating motor
- Heavy duty motor with thermal overload protection/duty rate 80%
- Over 10000 times full range life cycle with full rated load
- Resistance to extra low and high temperature and high moisture environment
- Two auxiliary limit switches to confirm valve position
- Standard manual handle
- Emergency local power off button optional
- Self-locking all metal gear with soft nitriding treatment, no additional brake needed
- CSA listed/UL complied/CE marked/RoHS 3.0 tested
