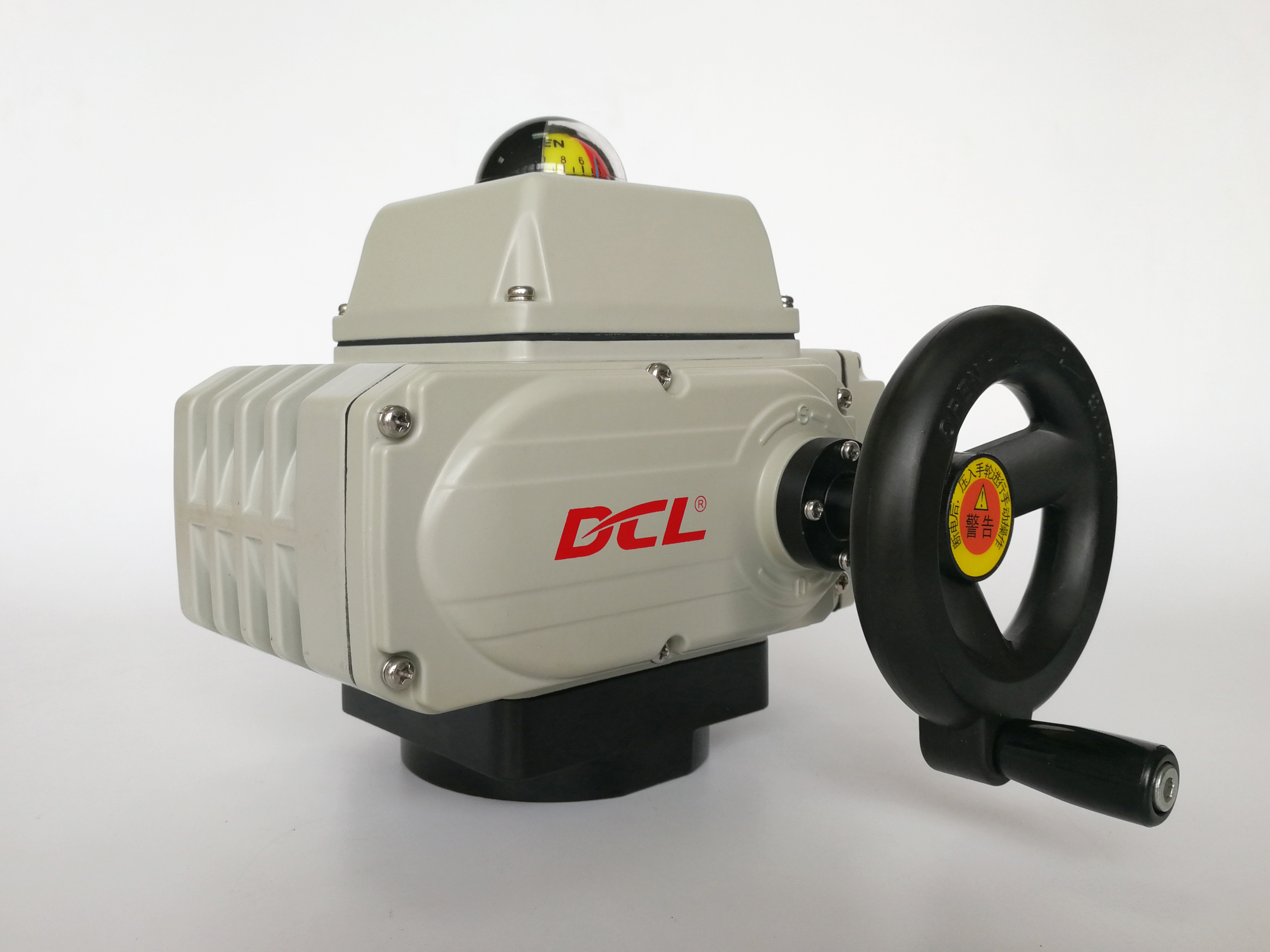

30S 100Nm AC220V CSA แอคทูเอเตอร์ขนาดกะทัดรัด

คุณสมบัติ

• การทำงานแบบหมุน 1/4 รอบ พร้อมลิมิตเชิงกล
• โครงสร้างอะลูมิเนียมหล่อขึ้นรูป แข็งแรงทนทาน กันน้ำระดับ IP67 / ทดสอบใต้น้ำ 100%
• สวิตช์ลิมิตเสริม 2 ตัว เพื่อยืนยันตำแหน่งวาล์ว
• ตัวบ่งชี้ตำแหน่งวาล์วแบบมองเห็นได้ / แบบเรียบหรือแบบนูน
• การทำงานด้วยมือ (อุปกรณ์เสริม) / มือหมุน (อุปกรณ์เสริม)
• ส่วนประกอบทำความร้อนอิเล็กทรอนิกส์ PTC (อุปกรณ์เสริม) สำหรับป้องกันการควบแน่น
• มอเตอร์งานหนักพร้อมระบบป้องกันความร้อนเกิน PTC
• เฟืองหนอนแบบล็อคตัวเอง ทำให้ตัวขับคงอยู่ในตำแหน่งสุดท้ายเมื่อไฟฟ้าดับ
• ตัวป้องกันแรงบิดเกินเป็นอุปกรณ์เสริมสำหรับตัวขับที่มีแรงบิดมากกว่า 100Nm
• ปุ่มปิดฉุกเฉินในพื้นที่ (อุปกรณ์เสริม)
• ได้รับการรับรอง CSA ตามมาตรฐาน UL / มีเครื่องหมาย CE

คำอธิบาย

ตัวขับซีรีส์ DCL ทั่วไป: ออกแบบมาเพื่ออายุการใช้งานที่ยาวนาน

ตัวขับไฟฟ้า DCL ได้รับการออกแบบมาเพื่อการทำงานที่แม่นยำสูงของอุปกรณ์แบบหมุน 1/4 รอบ รวมถึงวาล์วผีเสื้อ บอลวาล์ว และแดมเปอร์ ระบบส่งกำลังหลักประกอบด้วย ชุดเฟืองโลหะทั้งหมด ขับเคลื่อนด้วยมอเตอร์แบบย้อนกลับ พร้อมด้วย ชุดเฟืองหนอน ที่ออกแบบมาอย่างแม่นยำในขั้นตอนสุดท้าย

เมื่อตระหนักว่าเฟืองในขั้นตอนสุดท้ายเป็นส่วนประกอบที่เปราะบางที่สุดเนื่องจากแรงบิดและแรงเสียดทานที่เข้มข้น DCL ได้ปรับปรุงอายุการใช้งานให้ยาวนานขึ้นด้วยนวัตกรรมที่สำคัญสองประการ:

• โลหะผสมบรอนซ์เนื้อเดียวความแข็งแรงสูง: แตกต่างจากเฟืองทั่วไปที่เพียงแค่ชุบผิว DCL ใช้ ล้อเฟืองหนอนบรอนซ์ (ทองแดง) แบบหล่อตัน สิ่งนี้จะช่วยขจัดความเสี่ยงของการหลุดลอกของสารเคลือบ และรับประกันความทนทานต่อการสึกหรอที่เหนือกว่าและประสิทธิภาพแรงเสียดทานที่เสถียรตลอดการทำงานหลายล้านรอบ

• เรขาคณิตรัศมีที่เพิ่มขึ้น (แขนยาว): ด้วยการเพิ่มรัศมีประสิทธิผลของล้อเฟืองหนอน DCL จะลดแรงในแนวรัศมีที่กระทำต่อฟันเฟืองแต่ละซี่สำหรับแรงบิดที่กำหนด สิ่งนี้ การออกแบบความเค้นฟันที่ต่ำกว่า ช่วยลดความล้าและการสึกหรอทางกลได้อย่างมาก

การทำงานร่วมกันของล้อบรอนซ์ขนาดใหญ่ของเราและเพลาหนอนที่ผ่านการชุบแข็งอย่างแม่นยำ ส่งมอบระบบส่งกำลังที่ ทนทาน เสียงเบา และไม่ต้องบำรุงรักษา ซึ่งมีอายุการใช้งานยาวนานกว่าทางเลือกทั่วไป
