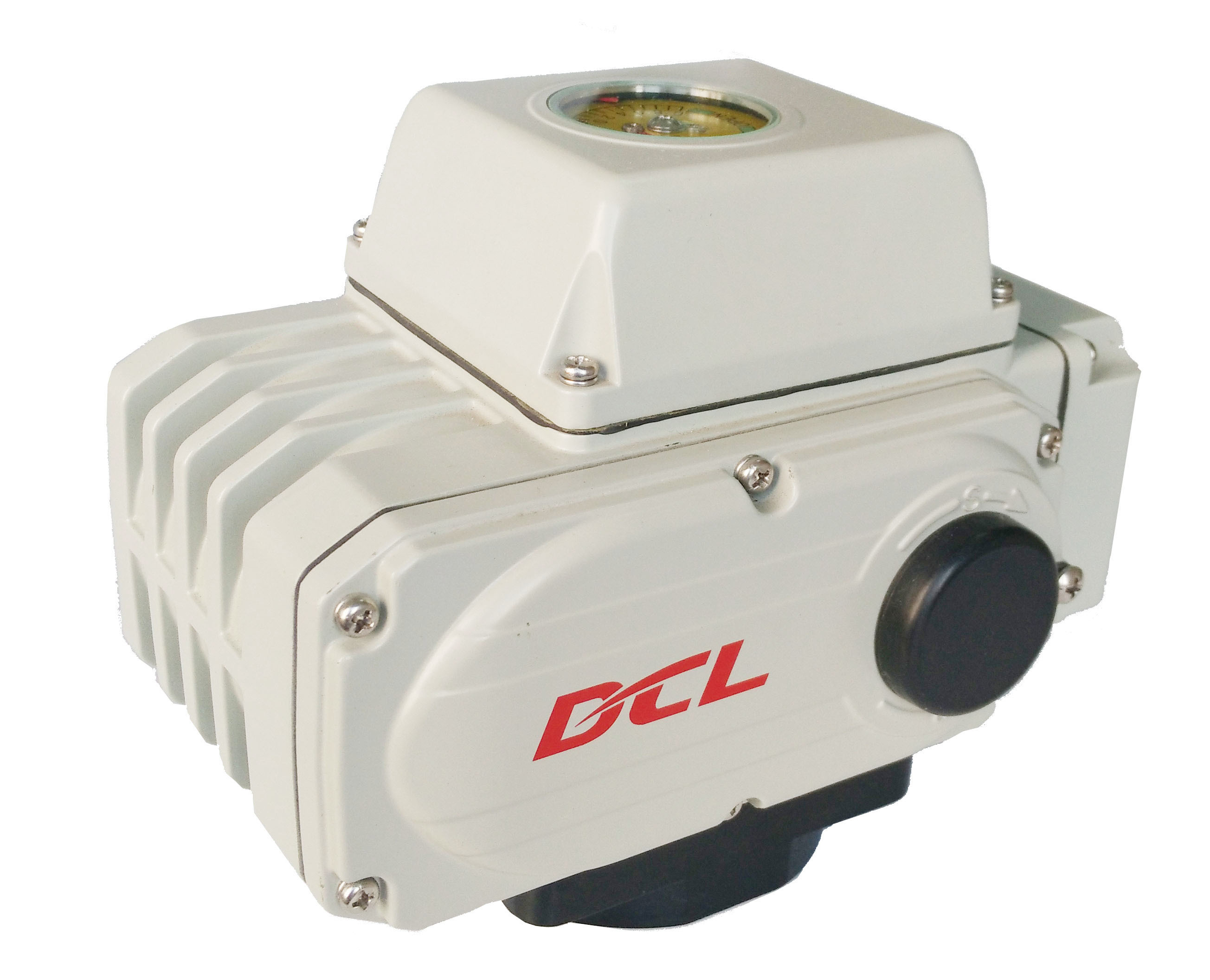

แอคทูเอเตอร์ไฟฟ้าแบบหมุน 1/4 รอบ กันน้ำระดับ IP67 16–3000 Nm

• แรงบิดเอาต์พุตมาตรฐานตั้งแต่ 16 ถึง 3000 Nm, พร้อมแรงบิดสูงสุดตั้งแต่ 24 ถึง 3900 Nm.
• โครงสร้างแบบ IP67 เป็นมาตรฐาน, พร้อม IP68 ที่มีให้เลือกในบางรุ่น.
• ช่วงอุณหภูมิแวดล้อมที่ระบุคือ -25°C ถึง +55°C.
• ออกแบบมาสำหรับวาล์วลูกบอล, วาล์วผีเสื้อ และการใช้งานแบบหมุน 1/4 รอบอื่นๆ.
• อินเทอร์เฟซแบบติดตั้งโดยตรงตามมาตรฐาน ISO 5211, โดยขนาดหน้าแปลนและไดรฟ์จะขึ้นอยู่กับรุ่น.
• มีให้เลือกแบบเปิด-ปิด, การป้อนกลับตำแหน่ง หรือการควบคุมแบบปรับค่าได้.
• รุ่นปรับค่าได้รองรับอินพุต 4–20 mA, 1–5 VDC หรือ 2–10 VDC และให้การป้อนกลับ 4–20 mA.
• ข้อผิดพลาดพื้นฐานของการปรับค่าไม่เกิน ±1%, โดยมีข้อผิดพลาดในการทำซ้ำไม่เกิน 1%.
• แหล่งจ่ายไฟ DC12V, DC24V, AC24V, AC110V, AC220V และ AC380V ขึ้นอยู่กับรุ่น.
• อุปกรณ์เสริม: Modbus RTU, การป้องกันแรงบิดเกิน, ระบบทำความร้อนป้องกันการควบแน่น, การทำงานด้วยมือ และการกลับสู่ตำแหน่งปลอดภัย.
• รุ่นเปิดเร็วที่เลือกให้เวลาทำงาน 90° สั้นเพียงสองวินาทีที่แรงบิดที่ระบุ.
• การทำงานแบบหมุน 1/4 รอบ พร้อมลิมิตเชิงกล
• ทำให้วาล์วลูกบอลและวาล์วผีเสื้อทำงานอัตโนมัติเพื่อปรับหรือตัดการไหล
• เฟืองหนอนแบบบรอนซ์อัลลอยด์ทั้งหมดมีความทนทานสูงและทนต่อแรงเสียดทานสูง
• อายุการใช้งานเปิด-ปิดเต็มรูปแบบมากกว่า 10,000 รอบ ด้วยโหลดเต็มพิกัดที่อัตราการทำงาน 80%
• ขนาดกะทัดรัดสำหรับพื้นที่จำกัด พร้อมโครงอะลูมิเนียมอัลลอยด์กันน้ำระดับ IP67/Type 4X
• การป้องกันการกัดกร่อน โครงอะลูมิเนียมอัลลอยด์ที่แข็งแรง พร้อมเคลือบโพลีเอสเตอร์แบบอบด้วยความร้อน
• ชุดเฟืองโลหะทั้งหมด พร้อมเฟืองหนอนแบบล็อคตัวเอง
• ตัวบ่งชี้ตำแหน่งวาล์วแบบมองเห็นได้
• สวิตช์ลิมิตไฟฟ้าสองตัวเพื่อยืนยันตำแหน่งวาล์ว ไม่ต้องใช้เบรกเพิ่มเติม
• การทำงานด้วยมือแบบ Allen handle
• ได้รับการรับรอง CSA/UL/CE/RoHS 3.0
• อัปเดต: รุ่นแหล่งจ่ายไฟ DC12V รุ่น DCL-02, DCL-05, DCL-10 และ DCL-20 ได้รับการรับรอง CSA แล้ว.
• อัปเดต: รุ่นแหล่งจ่ายไฟ DC24V รุ่น DCL-100/200/300 ได้รับการรับรอง CSA แล้ว.

แอคทูเอเตอร์ไฟฟ้าแบบหมุน 1/4 รอบกันน้ำรุ่น DCL ออกแบบมาสำหรับการทำงานอัตโนมัติของวาล์วในระบบบำบัดน้ำ, ระบบบำบัดน้ำเสีย, HVAC, ระบบอัตโนมัติในอาคาร, การผลิตไฟฟ้า, อุปกรณ์ทางทะเล, การแปรรูปกระดาษ และการใช้งานอุตสาหกรรมทั่วไป.

ช่วงผลิตภัณฑ์ประกอบด้วยรุ่นตั้งแต่ DCL-02 ถึง DCL-300, พร้อมแรงบิดเอาต์พุตมาตรฐานตั้งแต่ 16 ถึง 3000 Nm. IP67 เป็นมาตรฐานสำหรับผลิตภัณฑ์หลัก, ในขณะที่ IP68 มีให้เลือกในบางรุ่น. ช่วงอุณหภูมิแวดล้อมที่ระบุคือ -25°C ถึง +55°C.

มีอินเทอร์เฟซแบบติดตั้งโดยตรงตามมาตรฐาน ISO 5211 สำหรับวาล์วลูกบอล, วาล์วผีเสื้อ และวาล์วแบบหมุนอื่นๆ ที่เข้ากันได้. ควรตรวจสอบขนาดหน้าแปลน, สี่เหลี่ยมไดรฟ์, ความสูงของก้านวาล์ว และแรงบิดในการทำงานที่ต้องการก่อนสั่งซื้อ.

การกำหนดค่าการควบคุมประกอบด้วยการทำงานแบบเปิด-ปิด, การป้อนกลับแบบหน้าสัมผัสแบบพาสซีฟ, การป้อนกลับแบบความต้านทาน และการควบคุมแบบปรับค่าได้. รุ่นปรับค่าได้รองรับคำสั่ง 4–20 mA, 1–5 VDC หรือ 2–10 VDC และให้การป้อนกลับตำแหน่งวาล์ว 4–20 mA. ข้อผิดพลาดพื้นฐานที่ระบุไม่เกิน ±1%, โดยมีข้อผิดพลาดในการทำซ้ำไม่เกิน 1%.

ฟังก์ชันเสริม ได้แก่ ฮีตเตอร์ป้องกันการควบแน่นสำหรับสภาพแวดล้อมที่มีความชื้น, การสื่อสาร Modbus RTU, การป้องกันแรงบิดเกิน, การทำงานด้วยมือ และการกลับสู่ตำแหน่งปลอดภัยด้วยพลังงานสำรอง. IP68 ไม่ควรถือเป็นการอนุมัติสำหรับการใช้งานใต้น้ำถาวร เว้นแต่จะได้รับการยืนยันความลึกและระยะเวลาการจมแยกต่างหาก.
