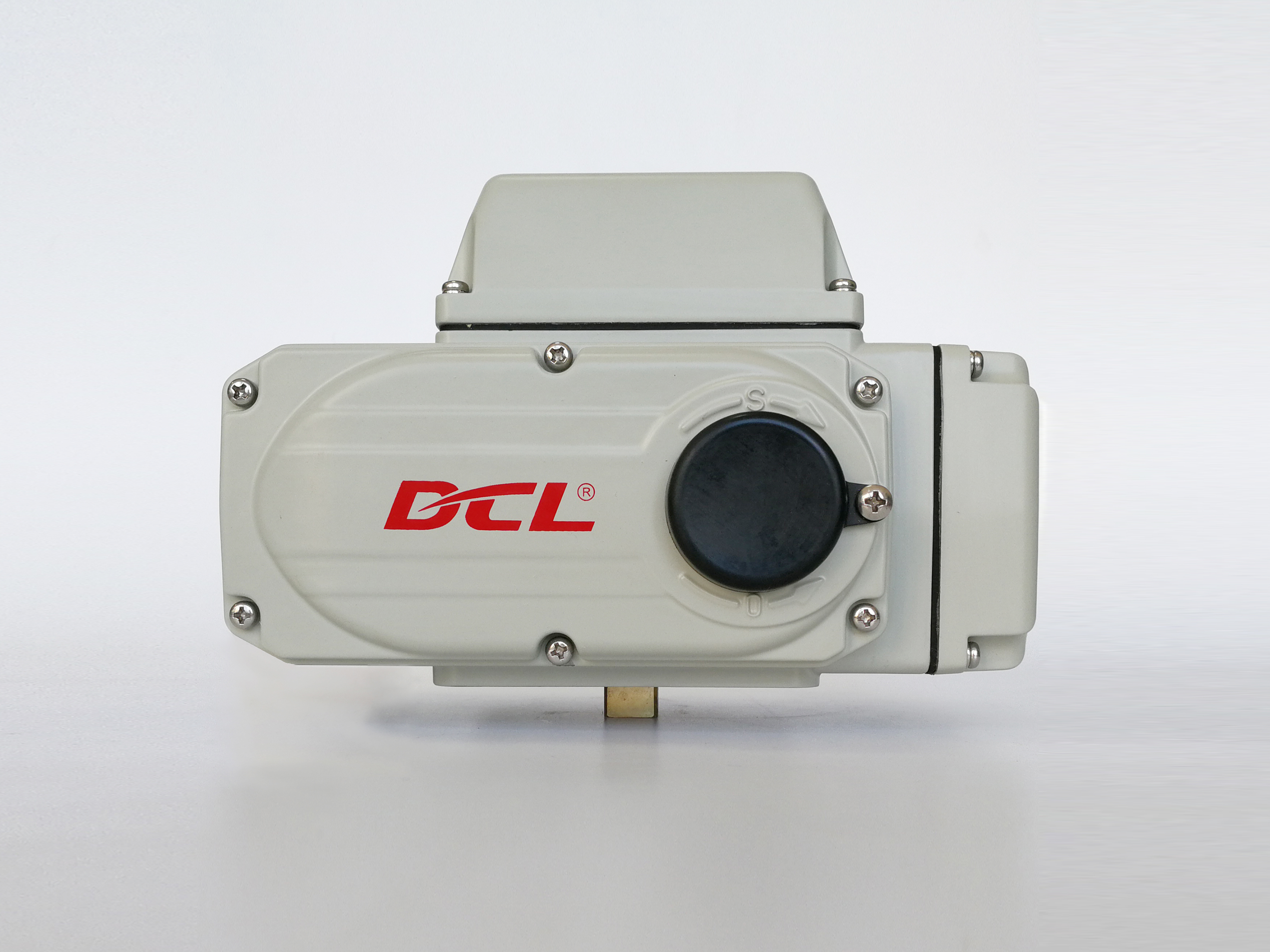

IP67 เครื่องขับเคลื่อนไฟฟ้าเปิดเร็ว 2 8 s 25 80 Nm

ลักษณะสินค้า DCL-K10

• มีให้เลือกใน 25 Nm/2 s, 50 Nm/4 s และ 80 Nm/8 s

• สามารถปรับการเคลื่อนที่ 0 ̊ 90 ̊; เวลาการทํางานขึ้นอยู่กับการเคลื่อนที่เต็ม 90 ̊

• รองรับ DC24V, AC24V, AC110V, AC220V และ AC380V

• วงจรควบคุมประเภท G สําหรับการทํางาน DC24V

• วงจรควบคุมประเภท A/B สําหรับ AC24V, AC110V และ AC220V

• วงจรควบคุมสามเฟสประเภท H สําหรับ AC380V

• IP67 เป็นมาตรฐาน โดยมี IP68 เป็นตัวเลือก

• ระยะอุณหภูมิแวดล้อมที่ระบุ -25 °C ถึง +55 °C

• ISO 5211 F05/F07 อินเตอร์เฟซติดตั้งตรง

• 9×9, 11×11 และ 14×14 มิลลิเมตรตัวขับแบบสแควร์

• 2 เครื่องเชื่อมเคเบิลกันอากาศ G1/2 สําหรับสายไฟฟ้าและสัญญาณ

• เครื่องทําความร้อนกันความหนาแน่นแบบตัวเลือก เครื่องแสดงระดับกลม และการทํางานด้วยมือ

ข้อจํากัดหลัก

คําอธิบายสินค้า

DCL-K10 เป็นเครื่องขับเคลื่อนไฟฟ้าเปิดเร็วสําหรับวาล์วหมุนสี่เหลี่ยมขนาดเล็กและอุปกรณ์อัตโนมัติที่ต้องการเวลาตอบสนองที่กําหนดไว้การปรับแต่งที่มีให้บริการครบ 90 องศาการขับเคลื่อนที่ 25 Nm ในสองวินาที, 50 Nm ในสี่วินาที หรือ 80 Nm ในแปดวินาที

ตัวเลือกของปั๊มพลังงานประกอบด้วย DC24V, AC24V, AC110V, AC220V และ AC380V วงจรควบคุมขึ้นอยู่กับปั๊มพลังงาน:ประเภท A/B สําหรับรุ่น AC มีระยะเดียวและประเภท H สําหรับการทํางาน AC380V.

เครื่องขับเคลื่อนมีการปรับการเคลื่อนที่ 0 ̊90 ° และ ISO 5211 F05 / F07 อินเตอร์เฟซการติดตั้งตรง. IP67 เป็นมาตรฐาน, IP68 เป็นตัวเลือก, และช่วงอุณหภูมิแวดล้อมที่ระบุคือ -25 ° C ถึง + 55 ° C.เครื่องเชื่อมเคเบิลกันอากาศ G1/2 สองแยกสายไฟฟ้าและสัญญาณ.

ทอมปอร์ตที่มีอยู่เกี่ยวข้องโดยตรงกับเวลาการทํางาน รุ่นสองวินาทีให้ 25 Nm และไม่ควรอธิบายว่าเป็น 80 Nm เครื่องดําเนินสองวินาทีการตั้งค่าที่ถูกต้องต้องเลือกตามแรงหมุนการทํางานสูงสุดของวาล์วและเวลาตอบสนองที่ต้องการ.

เอกสารผลิตภัณฑ์ระบุว่า ระยะเปิดเร็วไม่เหมาะสําหรับวาล์วกระพริบ หรือวาล์วอื่น ๆ ที่ต้องการตัวขับเคลื่อนล็อคตัวเองวิศวกรควรยืนยันว่า ทอร์คกระบวนการไม่สามารถขับรถกลับวาล์วและตรวจสอบ flange การติดตั้ง, ดําเนินสี่เหลี่ยมและความสูง stem วาล์ว.
