CSA IP67 18Nm อุปกรณ์ดําเนินไฟฟ้าขนาดเล็กสําหรับวาล์วลูกบอลและวาล์วกระพริก

• เอาต์พุตมาตรฐาน 18 Nm พร้อมเวลาทำงาน 15 วินาที

• แรงบิดสูงสุด 24 Nm

• การกำหนดค่าการทำงานเสริม 7 วินาที/9 Nm และ 30 วินาที/25 Nm

• ปรับการเคลื่อนที่ 0-90 องศาสำหรับบอลวาล์วและวาล์วผีเสื้อขนาดเล็ก

• ดีไซน์กะทัดรัด 1.2 กก. สำหรับอุปกรณ์ที่มีพื้นที่ติดตั้งจำกัด

• โครงสร้าง IP67 พร้อมช่วงอุณหภูมิแวดล้อมที่ระบุ -25°C ถึง +55°C

• แหล่งจ่ายไฟ DC12V, DC24V, AC24V, AC110V และ AC220V ขึ้นอยู่กับรุ่น

• ตัวเลือกการควบคุมแบบเปิด-ปิด ตำแหน่งกลาง และแบบปรับได้

• อินเทอร์เฟซติดตั้งโดยตรง ISO 5211 F03, F04 และ F05

• ตัวเลือกแกนขับ 9*9 มม. และ 11*11 มม. สำหรับก้านวาล์วสูงถึง 16 มม.

• ติดตั้งได้ 360 องศา และการเชื่อมต่อสายเคเบิล 7 แกน

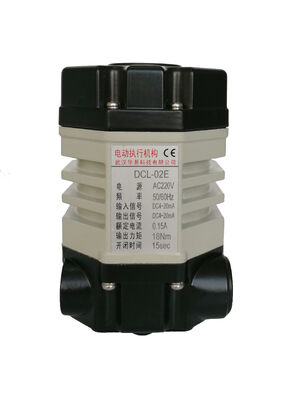

DCL-02 เป็นแอคทูเอเตอร์วาล์วไฟฟ้าขนาดกะทัดรัด น้ำหนักประมาณ1.2 กก.ออกแบบมาสำหรับบอลวาล์วขนาดเล็ก วาล์วผีเสื้อ และอุปกรณ์อื่นๆ ที่ต้องการการปรับตั้งค่าการเคลื่อนที่แบบหมุน 0-90 องศาขนาดเล็กเหมาะสำหรับการใช้งานระบบอัตโนมัติวาล์วที่พื้นที่ติดตั้งมีจำกัด

แรงบิดและเวลาทำงาน

การกำหนดค่ามาตรฐานให้แรงบิดเอาต์พุต 16 N·mพร้อมเวลาทำงาน 15 วินาทีการกำหนดค่าเสริมให้9 N·m ที่ 7 วินาทีเสนอทางเลือกการทำงานที่เร็วขึ้นสำหรับการใช้งานที่ต้องการแรงบิดต่ำกว่า เลือกการผสมผสานแรงบิดและเวลาการเคลื่อนที่ให้ตรงกับภาระการทำงานจริงของวาล์ว

โครงสร้างและสภาวะการใช้งาน

DCL-02 มีโครงสร้าง IP67และช่วงอุณหภูมิการทำงานแวดล้อม-25°C ถึง +55°Cการใช้งานรวมถึงการบำบัดน้ำ, HVAC, ระบบอัตโนมัติอาคาร, ระบบน้ำดับเพลิง และอุปกรณ์ท่ออุตสาหกรรมขนาดเล็ก ขึ้นอยู่กับข้อกำหนดของโครงการ การให้คะแนนอุณหภูมิแวดล้อมใช้กับสภาพแวดล้อมของแอคทูเอเตอร์ ไม่ใช่วัสดุในกระบวนการ

อินเทอร์เฟซติดตั้งโดยตรง

มีอินเทอร์เฟซติดตั้ง ISO 5211 F03, F04 และ F05 พร้อมแกนขับ 9 × 9 มม. หรือ 11 × 11 มม.ความสูงก้านวาล์วที่อนุญาตคือสูงสุด 16 มม.ก่อนสั่งซื้อ โปรดตรวจสอบหน้าแปลนวาล์ว ขนาดก้าน ระยะห่างในการติดตั้ง และแรงบิดการทำงาน เส้นผ่านศูนย์กลางวาล์วนามเพียงอย่างเดียวไม่เพียงพอสำหรับการเลือกแอคทูเอเตอร์ขั้นสุดท้ายแหล่งจ่ายไฟและตัวเลือกการควบคุม

แหล่งจ่ายไฟที่มีให้ ได้แก่

12V DC, 24V DC, 24V AC, 110V AC และ 220V AC

ตัวเลือกการควบคุมรวมถึงการทำงานแบบเปิด/ปิด การหยุดที่ตำแหน่งกลาง และการควบคุมแบบปรับได้ ขึ้นอยู่กับแหล่งจ่ายไฟและวงจรที่เลือกฟังก์ชันการควบคุมขึ้นอยู่กับการกำหนดค่า ยืนยันสัญญาณคำสั่งที่ต้องการ การจัดเรียงการป้อนกลับ และการเดินสายก่อนที่จะรวมแอคทูเอเตอร์เข้ากับระบบควบคุมข้อมูลจำเพาะ

พารามิเตอร์ประสิทธิภาพ

• โครงอะลูมิเนียมหล่อขึ้นรูปแรงดันสูงแบบแข็งพร้อมโครงสร้างกันน้ำ IP67 และ NEMA 4X
• มอเตอร์แบบไม่ระบายอากาศพร้อมแรงบิดสตาร์ทสูงและแรงเฉื่อยต่ำ
• ชุดเฟืองล็อคตัวเองแบบโลหะทั้งหมด อยู่ในตำแหน่งสุดท้ายที่ทราบเมื่อไฟฟ้าดับ
• มีตัวบ่งชี้ตำแหน่งวาล์ว/ตัวบ่งชี้แบบแบนหรือตัวบ่งชี้แบบนูน
• การทำงานด้วยมือ
• การติดตั้งโดยตรงมาตรฐาน ISO5211
• ได้รับการรับรอง CSA ตามมาตรฐาน UL 429 และ CSA C22.2, เครื่องหมาย CE
