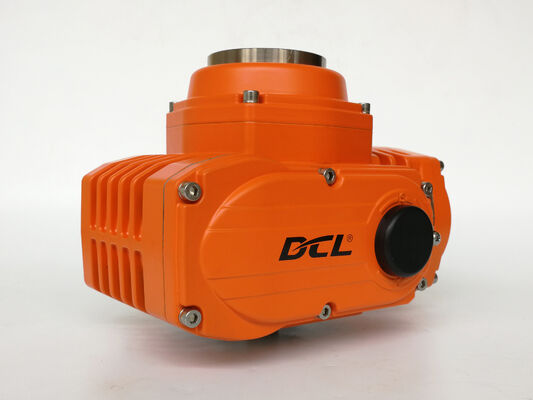

CSA ATEX IP68 50Nm ~ 3000Nm เครื่องดําเนินไฟฟ้ากันระเบิดครึ่งรอบสําหรับอัตโนมัติวาล์วอุตสาหกรรม

• แรงบิดเอาต์พุตมาตรฐานตั้งแต่ 50 ถึง 3000 Nm พร้อมแรงบิดสูงสุดตั้งแต่ 65 ถึง 3900 Nm.

• โครงสร้างแบบ IP68 และช่วงอุณหภูมิแวดล้อมที่ระบุตั้งแต่ -25°C ถึง +55°C.

• เครื่องหมายป้องกันการระเบิด ได้แก่ Ex db h IIC T4 Gb และ Ex h tb IIIC T135°C Db.

• การจัดอันดับในอเมริกาเหนือ ได้แก่ Class I, Division 1, Groups C and D, T5/T6 และ Class I, Zone 1.

• มีให้เลือกแบบเปิด-ปิด, การป้อนกลับตำแหน่ง หรือการควบคุมแบบปรับค่าได้.

• รุ่นปรับค่าได้รองรับอินพุต 4–20 mA, 1–5 VDC หรือ 2–10 VDC และให้การป้อนกลับตำแหน่ง 4–20 mA.

• ข้อผิดพลาดพื้นฐานแบบปรับค่าได้ไม่เกิน ±1% และข้อผิดพลาดในการทำซ้ำไม่เกิน 1%.

• ตัวเลือกการติดตั้งโดยตรงตามมาตรฐาน ISO 5211 และแหล่งจ่ายไฟ DC12V, DC24V, AC110V, AC220V หรือ AC380V ขึ้นอยู่กับรุ่น.

• ตัวเลือกการป้องกันแรงบิดเกิน, ระบบทำความร้อนป้องกันการควบแน่น, Modbus RTU และการกลับสู่ตำแหน่งปลอดภัย.

ชุดแอคทูเอเตอร์ไฟฟ้าป้องกันการระเบิด DCL รองรับการทำงานวาล์วแบบหมุน 1/4 รอบในอุตสาหกรรมน้ำมันและก๊าซ, ปิโตรเคมี, เคมี, โลหะวิทยา และอุตสาหกรรมอื่นๆ รุ่นตั้งแต่ DCL-Ex05 ถึง DCL-Ex300 ให้แรงบิดเอาต์พุตมาตรฐานตั้งแต่ 50 ถึง 3000 N·m สำหรับวาล์วลูกบอล, วาล์วผีเสื้อ, วาล์วเสียบ และวาล์วหมุนอื่นๆ ที่เข้ากันได้.

ชุดนี้มี โครงสร้างแบบ IP68 และช่วงอุณหภูมิแวดล้อมที่ระบุคือ −25°C ถึง +55°C. ตัวเลือกพื้นที่อันตราย ได้แก่ การกำหนดค่าที่ได้รับการรับรอง ATEX/IECEx และการกำหนดค่า Class I, Division 1, Groups C and D ในอเมริกาเหนือ.

การเลือกต้องตรงกับการจำแนกประเภทก๊าซหรือฝุ่น, ข้อกำหนดด้านอุณหภูมิ และการรับรองที่เกี่ยวข้องของการติดตั้ง โปรดยืนยันรุ่นที่แน่นอน, เครื่องหมายป้องกันการระเบิดที่สมบูรณ์ และเงื่อนไขใบรับรองก่อนระบุแอคทูเอเตอร์ การป้องกัน IP68 เพียงอย่างเดียวไม่ถือว่าเหมาะสมกับพื้นที่อันตราย.

การกำหนดค่าที่มีให้เลือก ได้แก่ การควบคุมเปิด/ปิด, การป้อนกลับสถานะหน้าสัมผัสแห้ง, การป้อนกลับโพเทนชิโอมิเตอร์ และการควบคุมตำแหน่งแบบปรับค่าได้.

รุ่นปรับค่าได้รองรับสัญญาณคำสั่ง 4–20 mA DC, 1–5 VDC หรือ 2–10 VDC และให้ การป้อนกลับตำแหน่ง 4–20 mA DC. ข้อผิดพลาดพื้นฐานที่ระบุไม่เกิน ±1%, โดยมีข้อผิดพลาดในการทำซ้ำ ≤1%. ตัวเลขเหล่านี้อธิบายประสิทธิภาพการวางตำแหน่งของแอคทูเอเตอร์ แทนที่จะเป็นความแม่นยำในการควบคุมการไหลของระบบวาล์มที่สมบูรณ์.

การป้องกันแรงบิดเกินเสริมจะตัดวงจรมอเตอร์เมื่อแรงบิดถึงเกณฑ์ที่ตั้งไว้ ช่วยป้องกันการโหลดเกินเมื่อวาล์วติดขัด.

การกำหนดค่ากลับสู่ตำแหน่งปลอดภัยแบบใช้พลังงานสำรองเสริม ใช้ซุปเปอร์คาปาซิเตอร์หรือแบตเตอรี่ ขึ้นอยู่กับรุ่น หลังจากไฟฟ้าภายนอกดับลง สามารถขับวาล์วให้เปิดสุดหรือปิดสุด หรือคงตำแหน่งปัจจุบันไว้ ตามการตั้งค่าที่เลือก.

ก่อนสั่งซื้อ โปรดยืนยันแรงบิดการทำงานของวาล์ว, ขนาดการติดตั้ง, แรงดันไฟฟ้า, มุมการหมุน, เวลาทำงาน และสัญญาณควบคุม ฟังก์ชันเสริมและอุปกรณ์เสริมต้องตรงกับรุ่นที่เลือกและอยู่ในขอบเขตการรับรองที่เกี่ยวข้อง.
