ลักษณะสินค้า DCL-K10

• มีให้เลือกใน 20 Nm/2 s, 45 Nm/4 s และ 72 Nm/8 s

• สามารถปรับการเคลื่อนที่ 0 ̊ 90 ̊; เวลาการทํางานขึ้นอยู่กับการเคลื่อนที่เต็ม 90 ̊

• รองรับ DC24V, AC24V, AC110V, AC220V และ AC380V

• วงจรควบคุมประเภท G สําหรับการทํางาน DC24V

• วงจรควบคุมประเภท A/B สําหรับ AC24V, AC110V และ AC220V

• วงจรควบคุมสามเฟสประเภท H สําหรับ AC380V

• IP67 เป็นมาตรฐาน โดยมี IP68 เป็นตัวเลือก

• ระยะอุณหภูมิแวดล้อมที่ระบุ -25 °C ถึง +55 °C

• ISO 5211 F05/F07 อินเตอร์เฟซติดตั้งตรง

• 9×9, 11×11 และ 14×14 มิลลิเมตรตัวขับแบบสแควร์

• 2 เครื่องเชื่อมเคเบิลกันอากาศ G1/2 สําหรับสายไฟฟ้าและสัญญาณ

• เครื่องทําความร้อนกันความหนาแน่นแบบตัวเลือก เครื่องแสดงระดับกลม และการทํางานด้วยมือ

ข้อจํากัดหลัก

คําอธิบายสินค้า

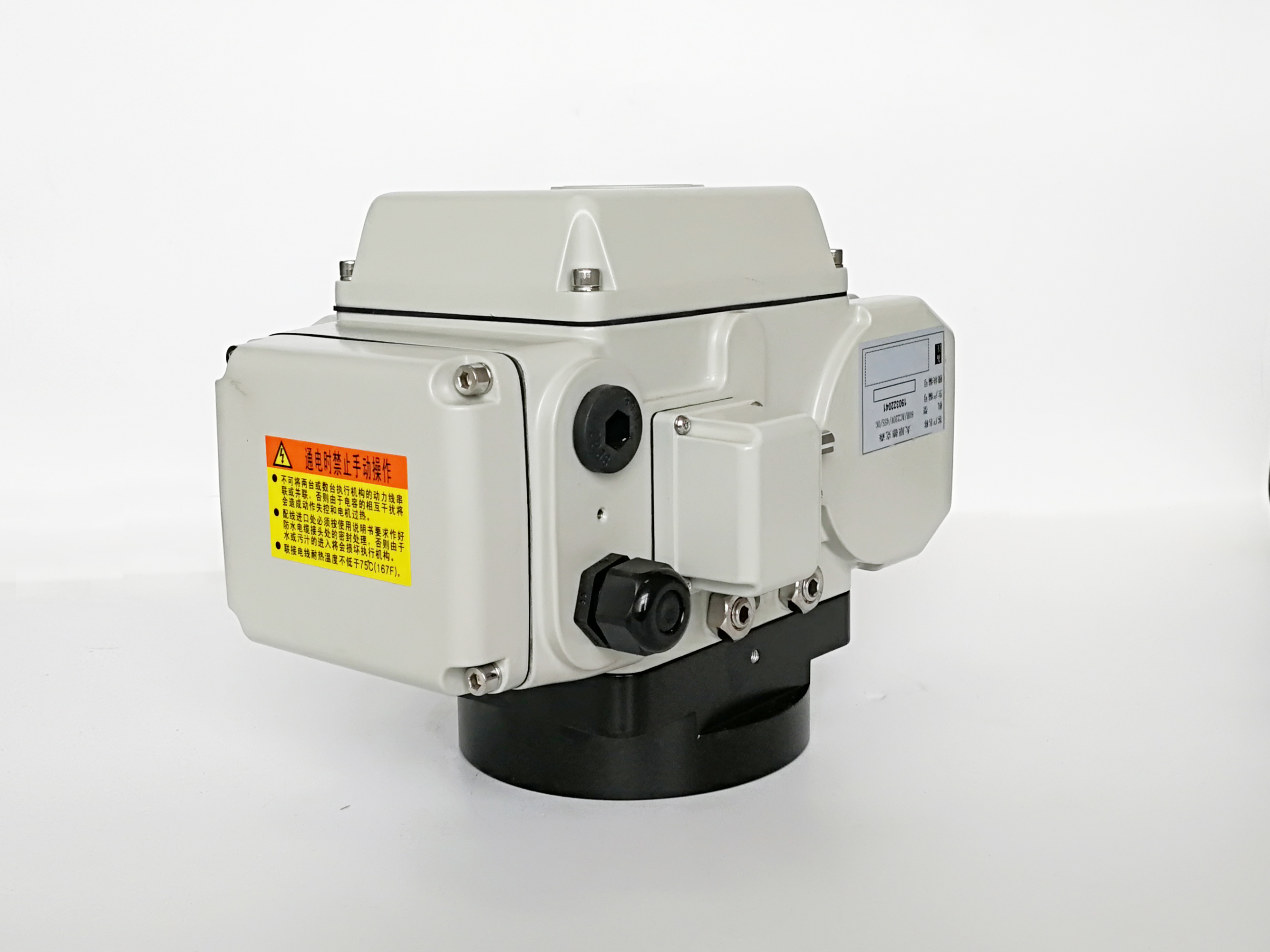

DCL-K10 เป็นเครื่องขับเคลื่อนไฟฟ้าเปิดเร็วสําหรับวาล์วหมุนสี่เหลี่ยมที่เข้ากันได้ และอุปกรณ์อัตโนมัติที่ต้องการเวลาทํางานที่สั้น มีให้เลือกสามแบบของทอร์คและความเร็ว:25 N·m ในระยะ 2 วินาที,50 N·m ในระยะ 4 วินาทีหรือ80 N·m ในระยะ 8 วินาที, แต่ละตัววัดตลอดความเร็ว 90°.

สอดคล้องความเร็วในการทํางานกับความต้องการของทอร์ค

ความจุของทอร์คขึ้นอยู่กับเวลาการทํางานที่เลือก การตั้งค่าสองวินาทีให้25 N·m; การ80 N·mการตั้งค่าต้องการ8 วินาที. เลือกการตั้งค่าที่ตรงกับทอร์คการทํางานสูงสุดของวาล์วและเวลาเดินทางที่ต้องการ แทนที่จะรวมทอร์คสูงสุดกับเวลาที่สั้นที่สุด

ตัวเลือกการให้พลังงานและการควบคุม

จําหน่ายที่มีอยู่รวมถึง24V DC, 24V AC, 110V AC, 220V AC และ 380V ACวงจรควบคุมขึ้นอยู่กับการบริการที่เลือก:

• ประเภท G:24 วอลต์ DC

• ประเภท A/B:24V, 110V หรือ 220V แอนฟาซีเดียว

• ประเภท H380 วอลต์ AC สามเฟส

ยืนยันสายไฟและสัญญาณสถานะที่ต้องการสําหรับวงจรที่เลือกก่อนการติดตั้ง

รายละเอียดการติดตั้งและสิ่งแวดล้อม

DCL-K10 ให้การปรับการเดินทาง 0°90°และISO 5211 F05/F07อินเตอร์เฟซติดตั้งตรง9 × 9, 11 × 11, 14 × 14 และ 17 × 17 มิลลิเมตร, ความสูงของกระแสวาล์วที่อนุญาตขนาดไม่เกิน 19 มม..

กล่องนี้คือIP67 ตามมาตรฐานด้วยIP68 ไม่จําเป็นและช่วงอุณหภูมิแวดล้อมที่กําหนดคือ-25°C ถึง +55°CสองG1/2 เครื่องเชื่อมเคเบิลกันอากาศจําหน่ายรายการแยกสําหรับไฟฟ้าและสายไฟสัญญาณ

ขอบเขตการใช้

ระยะเปิดเร็วไม่เหมาะสําหรับการใช้งานที่ต้องการการล็อคตัวประกอบการด้วยตนเอง รวมถึงการทํางานของวาล์วกระพริบที่จําเป็นต้องล็อคตัวประกอบการด้วยตนเองยืนยันว่าหมุนกระบวนการสามารถย้อนกลับการขับเคลื่อนvalve ก่อนเลือกการตั้งค่านี้.

การเลือกสุดท้ายควรตรวจสอบแรงหมุน, เวลาทํางาน, ความต้องการในการล็อคตัวเอง, ขนาดการติดตั้งและสภาพสถานที่.การเดินทางอย่างรวดเร็วเพียงลําพังไม่ได้กําหนดความเหมาะสมสําหรับบริการปิดฉุกเฉิน.
