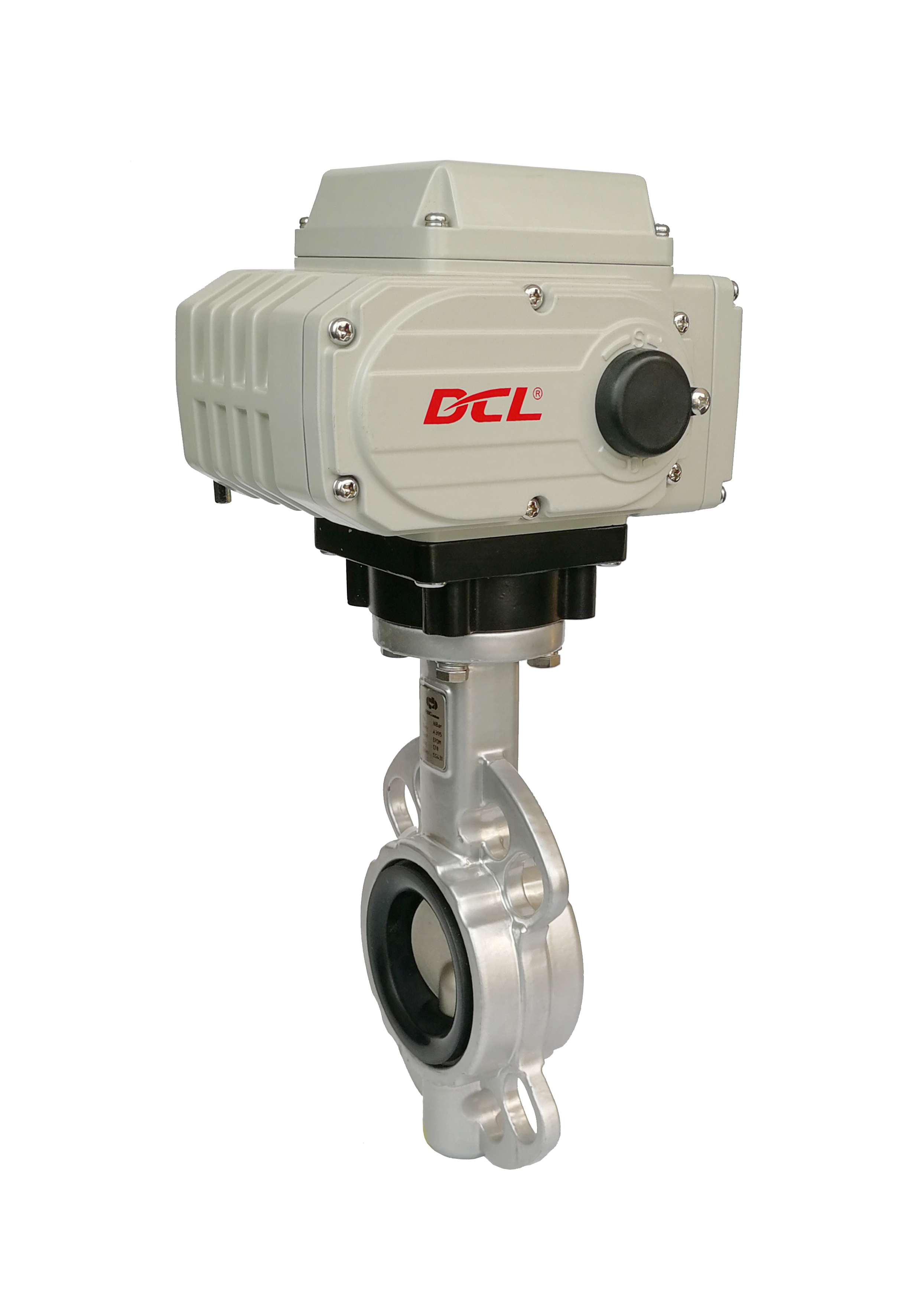

CSA DC24V 30S 100Nm ตัวควบคุมวาล์ว HVAC แบบกะทัดรัดพร้อมลิมิตไฟฟ้า

ลักษณะ

• การทํางานรอบ 1/4 โดยมีขีดจํากัดทางกล
• ระบบอัตโนมัติ วาล์วลูกบอลและวาล์วกระพริกเพื่อปรับหรือตัดการไหล
• ทั้งหมดเหล็กสลัดหนอนภาคเกียร์มีความทนทานมากและความทนทานต่อการขัดแรงสูง
• มากกว่า 10000 ครั้ง รอบชีวิตเปิดและปิดเต็ม พร้อมภาระปริมาณเต็ม 80%
• ขนาดคอมแพคต์สําหรับพื้นที่จํากัด พร้อมโฮสติกสแตนเลสอลูมิเนียมแบบ IP67 / แบบ 4X กันอากาศ
• การป้องกันการกัดกร่อน สังกะสีอลูมิเนียมที่แข็งแกร่ง พร้อมเคลือบพอลิเอสเตอร์ที่ผูกผูกด้วยความร้อน
• รถยนต์เครื่องยนต์ทั้งหมดโลหะที่มีเครื่องยนต์หนอนล็อคตัวเอง
• ตัวชี้ตําแหน่งของวาล์ว
• เครื่องสลับขีดจํากัดไฟฟ้าสองตัวเพื่อยืนยันตําแหน่งของวาล์ว ไม่มีความต้องการเบรกเพิ่มเติม
• อัลเลนจับการควบคุมมือ
• รายการ CSA/สอดคล้อง UL/มีเครื่องหมาย CE/ทดสอบ RoHS 3.0
• อัพเดท: เครื่องไฟฟ้า DC12V แบบ DCL-02, DCL-05, DCL-10 และ DCL-20 ได้รับการรับรองจาก CSA
• อัพเดท:รุ่น DC24V DCL-100/200/300 ได้รับการรับรองจาก CSA

คําอธิบาย

เครื่องขับเคลื่อนไฟฟ้าคอมแพคต์ DCL สนับสนุนการทํางานอัตโนมัติของวาล์วในวงจรน้ํา HVAC และบริการอาคารพวกเขาให้การทํางานเปิด/ปิด หรือการปรับปรุงสําหรับการใช้งานที่ต้องการการปรับระบายน้ําและการติดตามตําแหน่งของวาล์วการควบคุมอุณหภูมิและการปรับสมดุลทางน้ําขึ้นอยู่กับการออกแบบระบบทั้งหมด รวมถึงวาล์ว, เซ็นเซอร์และกลยุทธ์การควบคุม

การปรับควบคุมด้วยการตอบสนองตําแหน่ง

สําหรับการใช้งานที่ต้องการตําแหน่งระยะกลางของวาล์ว การปรับปรุง DCL4?? 20mA DC, 1?? 5V DC หรือ 2?? 10V DCคําสั่งและให้4 หมื่น 20mA DC ความตอบสนองตําแหน่ง.

ระยะการปรับแบบแบบมาตรฐานประเภท E ระบุความผิดพลาดพื้นฐานไม่เกิน± 1%และความผิดพลาดในการซ้ํา≤ 1%ตัวเลขเหล่านี้อธิบายผลการตั้งตําแหน่งของตัวขับเคลื่อนแทนความแม่นยําของอุณหภูมิห้องหรือความแม่นยําของการวัดการไหลของน้ําการใช้งานที่เกี่ยวข้องกับการเคลื่อนไหวบ่อย ต้องยืนยันถึงหน้าที่การทํางานของรุ่นที่เลือก และความถี่ในการเปลี่ยนที่อนุญาต.

การคุ้มครองสิ่งแวดล้อมสําหรับสภาพการติดตั้ง

ประเภทประจําแบบ E ป้องกันอากาศป้องกัน IP67ด้วยIP68 มีให้เลือกและระยะอุณหภูมิแวดล้อมที่กําหนด-25°C ถึง +55°Cอุปกรณ์ภายในและภายนอกควรถูกประเมินจากขีดจํากัดเหล่านี้และสภาพที่แท้จริงของสถานที่

เป็นตัวเลือกเครื่องทําความร้อน PTCมีให้เลือกสําหรับการปรับแต่งที่ใช้ได้ มันช่วยในการจัดการความเสี่ยงของการปนเปื้อนภายในในสภาพแวดล้อมที่ชื้นหรือสถานที่ที่มีความแตกต่างของอุณหภูมิเครื่องทําความร้อนต้องการพลังงาน โดยไม่เกี่ยวข้องกับการเคลื่อนไหวของวาล์ว และไม่ได้แทนการติดตั้งเข้าสายไฟฟ้าที่ถูกต้องหรือปิดห้อง.

การรับรองและการบูรณาการระบบ

การรับรองควรตรวจสอบกับรุ่น เครื่องผลักดัน, ความดันและการตั้งค่าที่แม่นยําการรับรอง CSA และเอกสารรองรับ CE/RoHS ที่ใช้ควรได้รับการยืนยันในระหว่างการจัดซื้อแทนที่จะสมมุติว่าครอบคลุมทุกตัวแปร.

ก่อนการบูรณาการ ตรวจสอบแรงหมุนของวาล์ว, ขนาดการติดตั้ง, สัญญาณการควบคุม, ความต้องการการตอบสนองและสภาพแวดล้อมความสามารถในการควบคุมแบบแอนาล็อก ไม่ได้สร้างความสอดคล้องกับโปรโตคอลการสื่อสารอัตโนมัติอาคารเฉพาะ.
