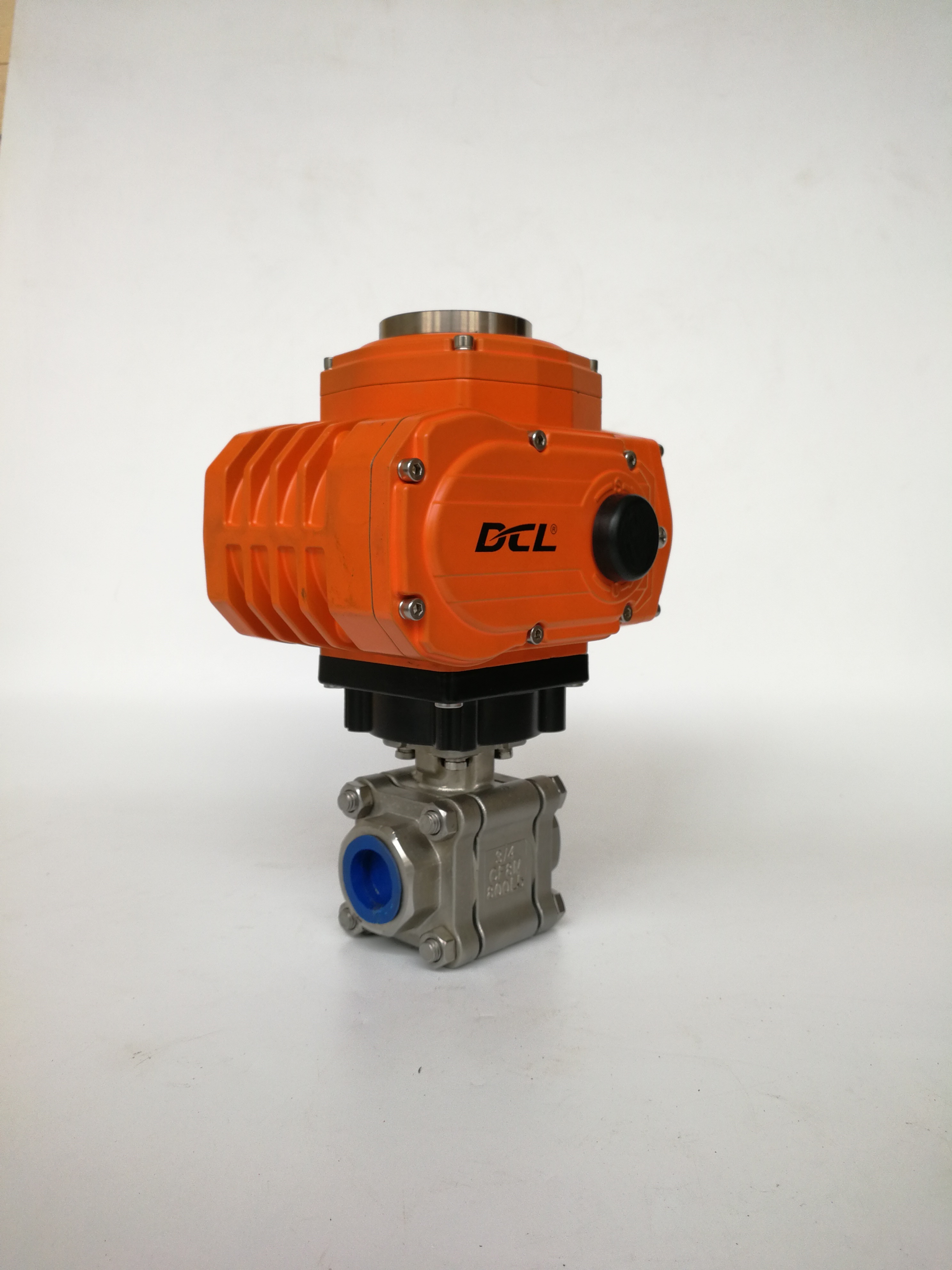

IP68 CSA ATEX ปรับปรุง AC110V 400Nm 30S เครื่องดําเนินไฟฟ้า

• การทำงานแบบหมุน 1/4 รอบพร้อมลิมิตเชิงกล
• มอเตอร์สำหรับงานหนักพร้อมระบบป้องกันความร้อนเกิน
• โครงอะลูมิเนียมอัลลอยด์ IP68/NEMA 4X ที่ทนทานพร้อมการเคลือบสีฝุ่น
• ระดับป้องกันการระเบิด ExdIICT4 สำหรับระบบโซน และ Group C, D T4 สำหรับระบบดิวิชั่น
• มีระบบป้องกันแรงบิดเกิน
• ฮีตเตอร์ป้องกันการควบแน่นเป็นอุปกรณ์เสริม
• การติดตั้งโดยตรงตามมาตรฐาน ISO5211
• การทำงานด้วยมือพร้อมประแจหกเหลี่ยมหรือล้อหมุน
• การรับรอง CSA
• อัปเดต: รุ่นแหล่งจ่ายไฟ DC12V DCL-Ex05, DCL-Ex10 และ DCL-Ex20 ได้รับการรับรอง CSA แล้ว

แอคทูเอเตอร์ไฟฟ้าป้องกันการระเบิด DCL รองรับระบบอัตโนมัติวาล์วอุตสาหกรรมในสภาพแวดล้อมก๊าซระเบิดและฝุ่นที่ติดไฟได้ที่ระบุ ยกเว้นการใช้งานในเหมืองถ่านหิน คุณสมบัติการป้องกันครอบคลุมความเสี่ยงในการทำงานที่แตกต่างกัน: ระบบป้องกันแรงบิดเกินที่เป็นอุปกรณ์เสริมจะตอบสนองต่อภาระทางกลที่มากเกินไป ในขณะที่ระบบป้องกันความร้อนของมอเตอร์จะตอบสนองต่ออุณหภูมิขดลวดที่ผิดปกติ

ระบบป้องกันแรงบิดเกินที่เป็นอุปกรณ์เสริม

การสะสมของคราบสกปรก อนุภาคแปลกปลอม หรือสิ่งกีดขวางอื่นๆ อาจเพิ่มแรงบิดในการทำงานของวาล์ว เมื่อแรงบิดถึงเกณฑ์ที่ตั้งไว้ สวิตช์แรงบิดที่เป็นอุปกรณ์เสริมจะตัดวงจรมอเตอร์ ช่วยจำกัดภาระที่มากเกินไปต่อวาล์วและระบบส่งกำลังของแอคทูเอเตอร์

เกณฑ์การป้องกันควรตรงกับแอคทูเอเตอร์และชุดวาล์วที่เลือก ระบบป้องกันแรงบิดเกินไม่ได้กำจัดสิ่งกีดขวางหรือรับประกันว่าจะป้องกันความเสียหายทางกลทุกรูปแบบได้

ระบบป้องกันอุณหภูมิขดลวดมอเตอร์

ตัวป้องกันความร้อน PTC ที่อยู่ในขดลวดมอเตอร์จะตัดวงจรเมื่ออุณหภูมิขดลวดถึงประมาณ105°Cวงจรจะรีเซ็ตหลังจากอุณหภูมิลดลงเหลือประมาณ80–90°Cมอเตอร์ ส่วนประกอบอิเล็กทรอนิกส์ และช่องต่อสายไฟมีการก่อสร้างที่ป้องกันเปลวไฟ ระยะห่างและการเชื่อมต่อที่ควบคุมได้เป็นส่วนหนึ่งของระบบป้องกัน ช่วยป้องกันการจุดระเบิดภายในไม่ให้ลุกลามไปยังบรรยากาศที่ระเบิดได้โดยรอบภายใต้เงื่อนไขที่ได้รับการรับรอง

ค่าอุณหภูมิเหล่านี้อธิบายถึงเกณฑ์การป้องกันมอเตอร์ ไม่ใช่อุณหภูมิแวดล้อมที่อนุญาต ช่วงอุณหภูมิแวดล้อมที่ระบุสำหรับแอคทูเอเตอร์คือ

−25°C ถึง +55°Cการออกแบบโครงสร้างป้องกันเปลวไฟมอเตอร์ ส่วนประกอบอิเล็กทรอนิกส์ และช่องต่อสายไฟมีการก่อสร้างที่ป้องกันเปลวไฟ ระยะห่างและการเชื่อมต่อที่ควบคุมได้เป็นส่วนหนึ่งของระบบป้องกัน ช่วยป้องกันการจุดระเบิดภายในไม่ให้ลุกลามไปยังบรรยากาศที่ระเบิดได้โดยรอบภายใต้เงื่อนไขที่ได้รับการรับรอง

โครงอะลูมิเนียมอัลลอยด์และข้อต่อป้องกันเปลวไฟต้องสอดคล้องกับการก่อสร้างที่ได้รับการอนุมัติ งานติดตั้ง การบำรุงรักษา และการเปลี่ยนควรปฏิบัติตามคำแนะนำการใช้งานและข้อกำหนดการรับรองที่เกี่ยวข้อง

การป้องกันโครงสร้างและการรับรองพื้นที่อันตราย

ซีรีส์นี้มี

ระดับการป้องกันโครงสร้าง IP68

การกำหนดค่าการป้องกันการระเบิดรวมถึงเครื่องหมายก๊าซและฝุ่นภายใต้แผนการรับรองที่เกี่ยวข้อง IP68 อธิบายถึงการป้องกันการบุกรุกและไม่ได้กำหนดความเหมาะสมในการป้องกันการระเบิดโดยอิสระการกำหนดค่าที่ได้รับการรับรอง CSA รวมถึงClass I, Division 1, Groups C and D

และClass I, Zone 1การจัดเรียง คลาสอุณหภูมิและเครื่องหมายที่สมบูรณ์ต้องได้รับการยืนยันสำหรับรุ่นที่เลือก แทนที่จะรวมกันข้ามการอนุมัติที่แตกต่างกันก่อนสั่งซื้อ โปรดตรวจสอบการจำแนกประเภทของไซต์ กลุ่มก๊าซหรือฝุ่น ข้อกำหนดด้านอุณหภูมิ ขอบเขตการรับรอง แรงดันไฟฟ้า และฟังก์ชันเสริม การเลือกขั้นสุดท้ายควรยืนยันแรงบิดของวาล์ว เวลาทำงาน และความเข้ากันได้ในการติดตั้งด้วยข้อมูลจำเพาะ:

ประเภท
